生产车间智慧照明系统控制案例分享

项目名称：XXX大型生产车间智慧照明

控制设备：走廊灯、大厅灯、客梯灯、机房灯等

控制方式：4寸触摸屏本地控制，定时控制

控制分析：生产大楼一共有30层，生产车间有25层，每层装配一个照明控制配电箱，根据灯的回路以及区域的多少，配置相应的控制设备；

功能说明:

1、10寸屏作为每层楼的车间整体控制，可单独控制每个回路灯光开关，可通过场景控制整个车间灯的开关；

2、4寸屏作为分区控制，每个区域的灯配置一个屏，独立控制；

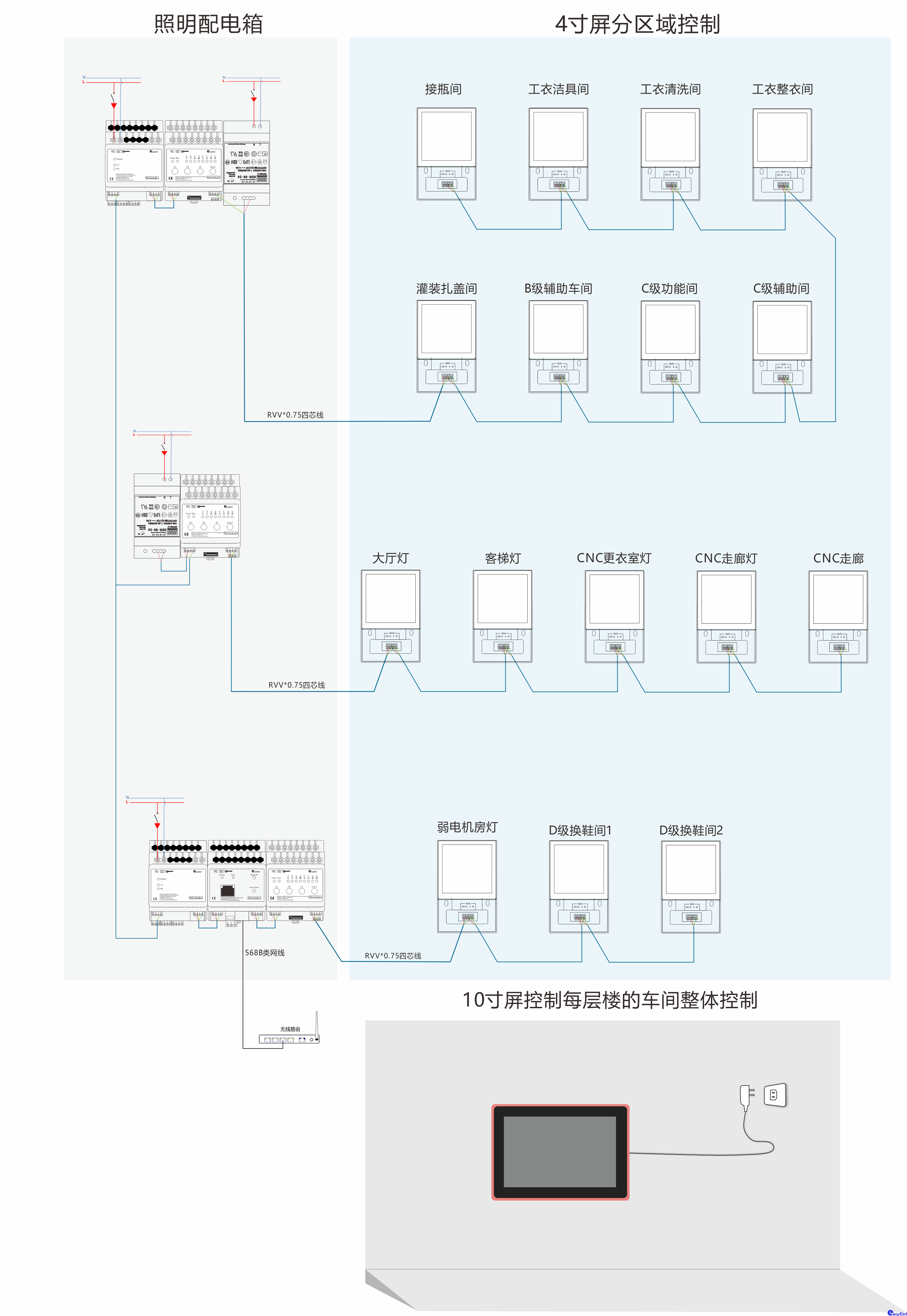

照明系统控制图

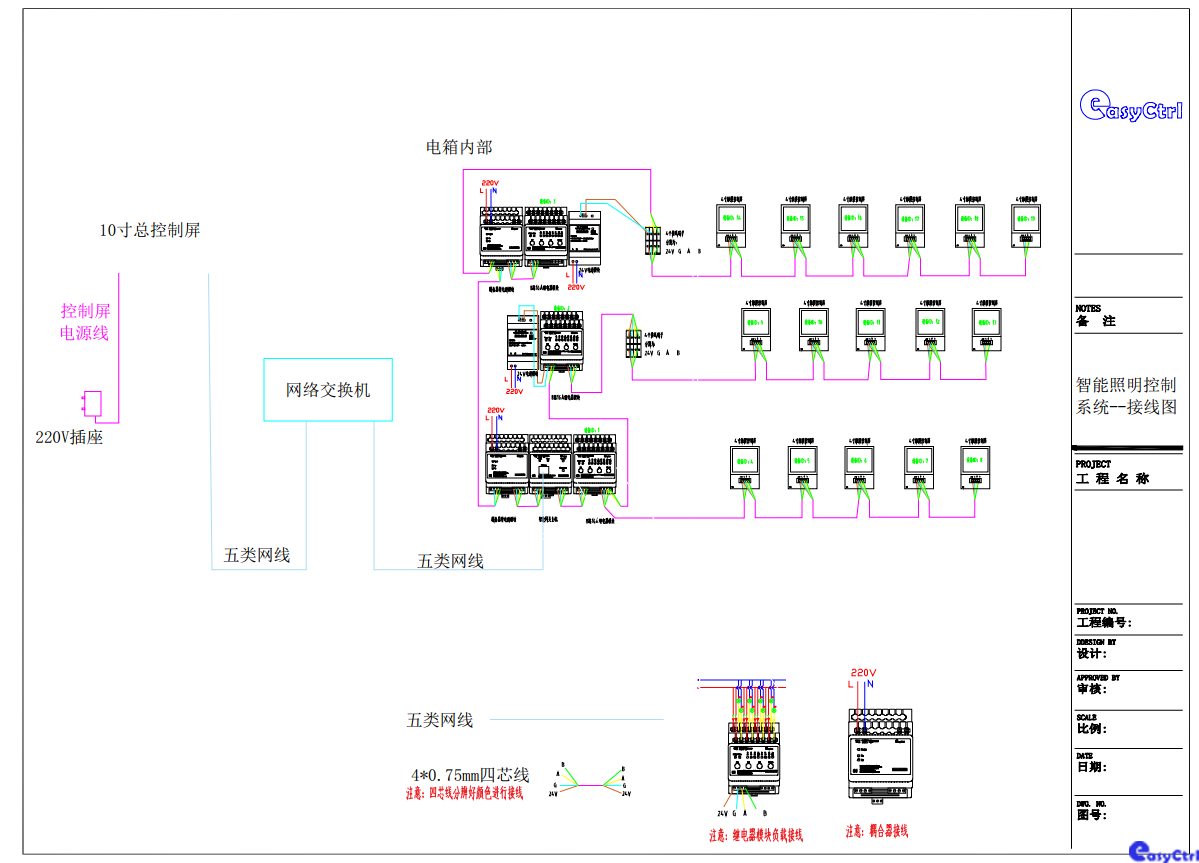

照明系统设计图

系统分析

●根据系统图可划分为三部分，照明配电箱、4寸屏分区控制、10寸屏整体控制

●4寸屏通过四芯护套线接入照明配电箱，给4寸屏提供供电与信号，4寸屏以串联的方式连接；

●10寸屏通过插座220V供电，连接与系统同一个网络，从而可远程无线控制；

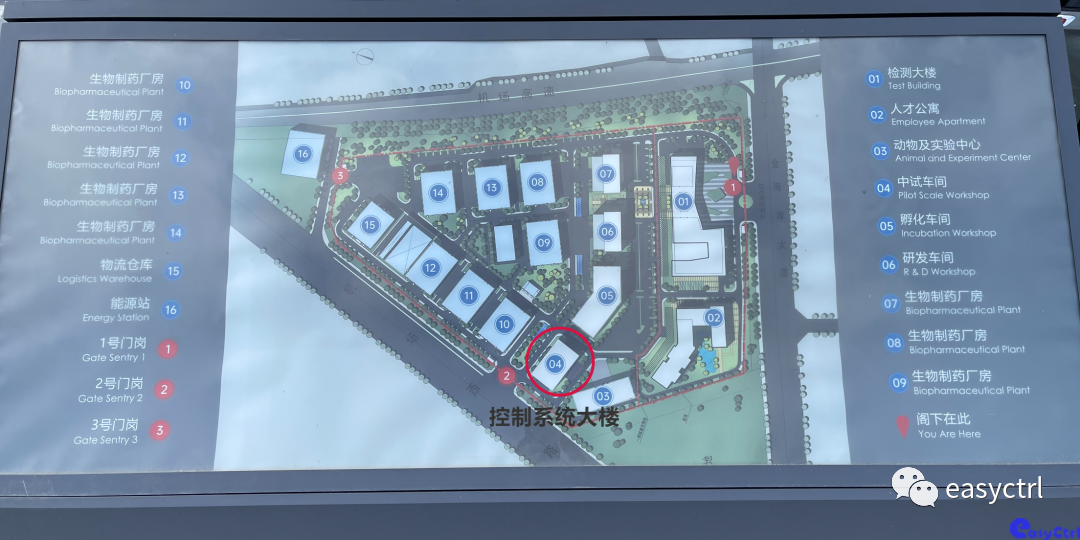

照明系统所在大楼

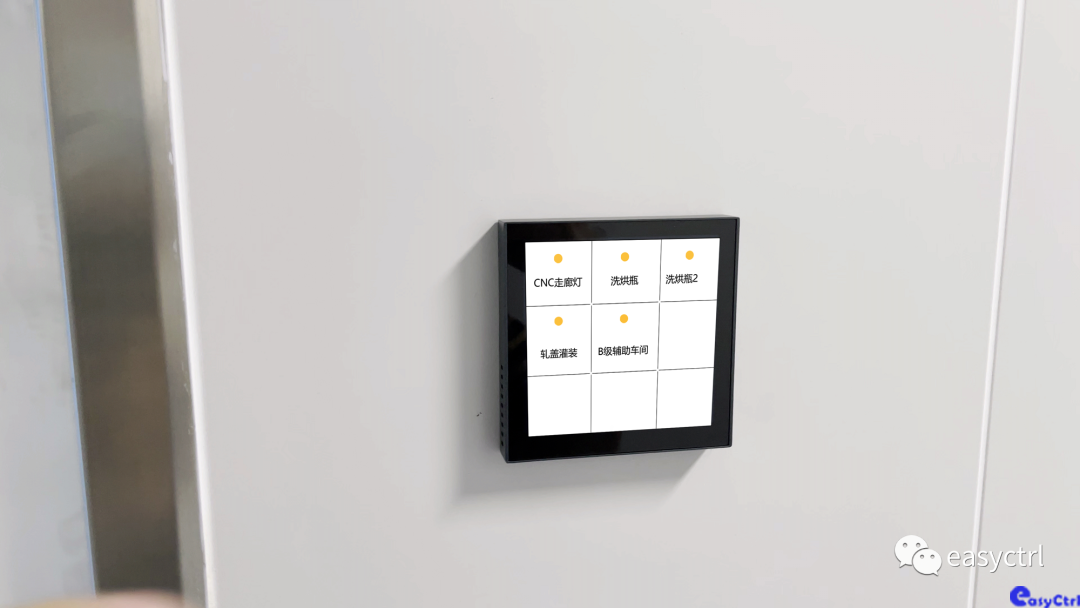

4寸屏86底盒安装

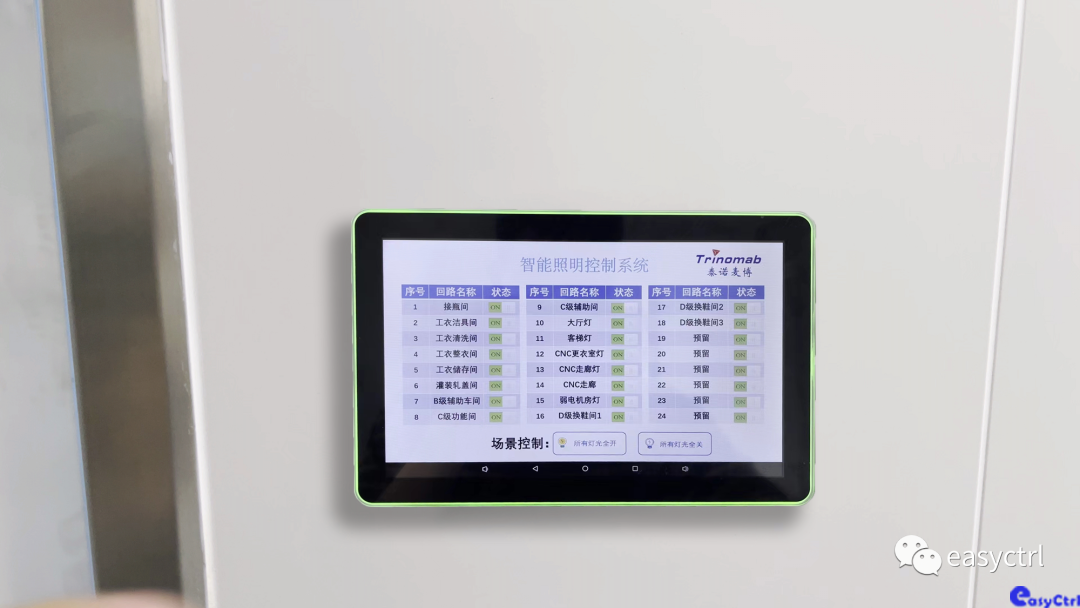

10寸屏壁挂式安装

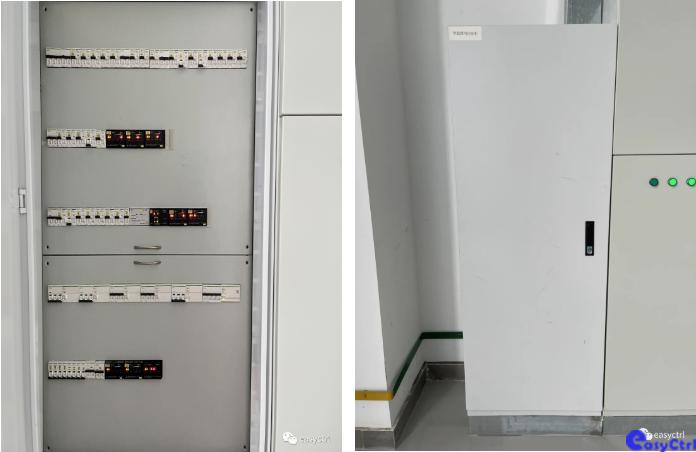

电箱实拍照

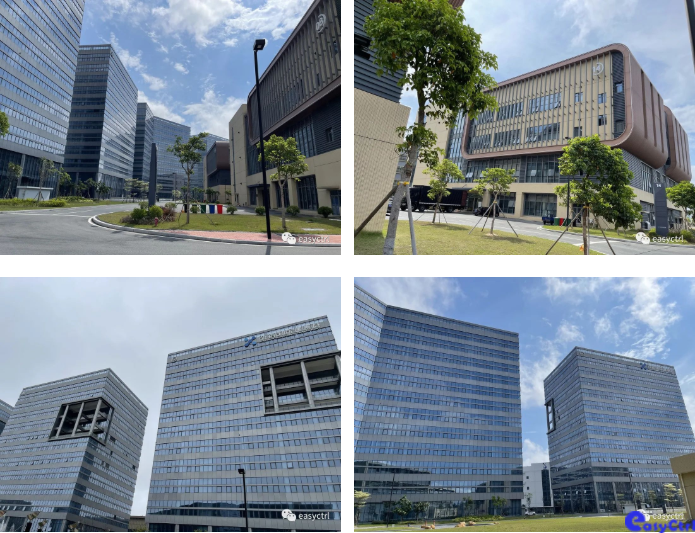

环境实拍照

现场实拍控制效果演示

1、生产大楼环境实拍视频

2、4寸屏控制走廊灯视频

3、10寸屏控制车间灯整体开关
